1、引言

随着中国移动集团“随e行”WLAN工程的建设开展，WLAN与GSM室内覆盖双网合路技术逐步得到应用。

该方案的技术优势在于能降低网络建设成本，减少工程安装量，缩短工程建设周期，提高网络建设质量等方面。本文主要针对双网合路的关键技术点进行基本分析。

2、合路技术原理

2.1概念

双网合路的技术思路，是将WLAN的无线射频信号通过合路器馈入GSM室内覆盖系统，各频段信号共用天馈进行覆盖，如图1所示。在天馈系统无源器件无法满足合路频段要求，或由于天线安装位置不合理导致无法达到预定信号覆盖强度等情况下，可对原有天馈系统进行扩频或结构改造，以实现双网（GSM、WLAN）或多网（如GSM、3G、WLAN）合路。图1说明，G网、3G网和WLAN之间并不存在直接的相互关系，只是通过合路单元（多频合路器）实现射频信号共用天馈传输。

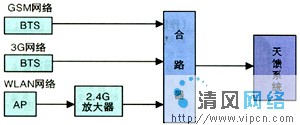

图1  双/多网合一原理图

2.2合路频段范围与元器件要求

在进行双网合路之前，应确定原有GSM覆盖系统中所有无源器件及天线的频段范围是否满足并网要求，现行各运营商系统的网络频段使用如表1所示：

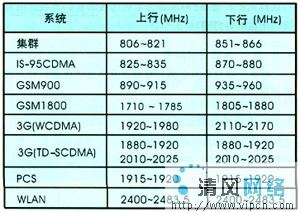

表1  运营商网络频段表

与双网合路有关的元器件主要包括合路器、功分器、耦合器、天线等，另外影响合路效果的器件还有天馈线、馈线接头，相同的器件对不同频段射频信号通过造成的插损和线路损耗均不同，对于WLAN的2.4G高频信号造成的影响最大。

2.3合路关键设备

（1）合路器

合路器对电磁波信号进行过滤，让需要的信号通过，抑制不需要的信号，再将信号合成一路，同样的，也可以把宽带信号分离成多路，其特性可以用以下指标来描述：

◆通带工作频段：即滤波器允许通过电磁波的频率范围；

◆通带插入损耗：由于系统中增加了滤波器，会对系统信号造成一定的衰减，通带插入损耗（简称插损）度量了损耗的幅度，一般希望损耗越小越好；

◆阻带抑制度：理想的滤波器是矩形的，通带内的信号全部通过，通道外的信号全部过滤掉，但实际情况是，只能过滤掉一部分能量，阻带抑制度反映了对过滤信号的衰减幅度，通常也称为通道外抑制；

◆端口驻波比：端口驻波也是衡量滤波器性能的一个关键指标，反映滤波器件与系统中其它部件的匹配程度；

◆回波损耗：从概念上指的是一种损耗，实际上，它测量的是传输信号被反射到发射端的比例。

现在，工程采用的合路器（以京信公司生产的合路器COM-CLNN00为例）可用于GSM、DCS/3G、WLAN四网合一，其中将800MHz～960MHz和1710MHz～2170MHz合成一路，再与2400MHz～2500MHz并联合路，如图2所示：

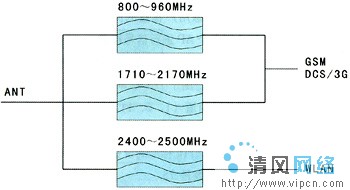

图2  合路器原理
