     SSD固态硬盘的开卡工作相对U盘来说要麻烦很多，但如果有教程的话就不算难了，下面就以SF2281主控的ssd为例教大家如何进行开卡教程。

              在对SF2000 系列准备开卡之前请先准备安装一台Fedora14 32bit 系统的电脑，最好系统下载DVD
               版本的装，另外把下面相应的工具和FW 下载下来，就可以开始下面的开卡了.
              准备开卡的ssd的信息如下：
               设备标签                                      3:0:0:0
               FLASH 信息                                  Micron25 MLC BGA 8xMT29F256G08CMCABH2
               配置ID                                      22034
              操作系统                                       32 ‐Bit, Fedora Core 14,
               FW 版本                                     FW_SF-2000_MP_3-3-2_Client
               工具版本                                      SF_Genesisv1.5.21.20110919

               工具下载地址：




               LIC


               FW



               ECLI


            开卡步骤
            在开卡之前需要知道一些linux 一些命令的简单用法,假设现你已经具备了这方面的能力;
            进入系统，打开应用程序->系统工具->终端

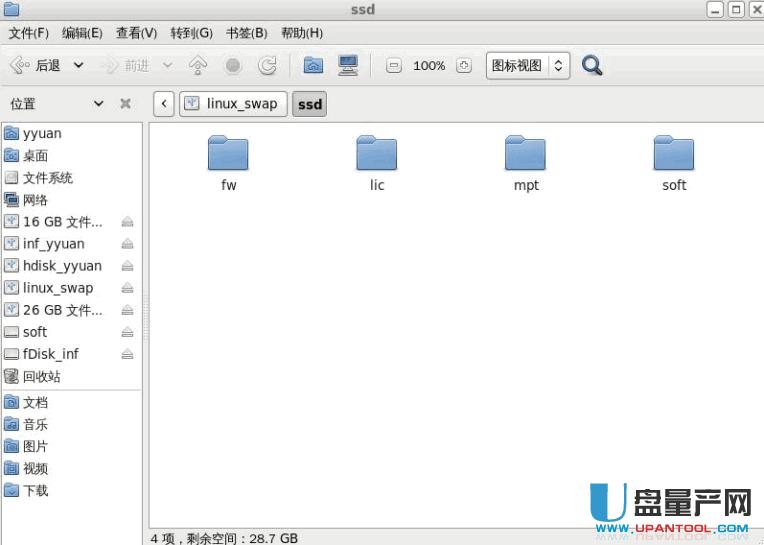

            在一个用户目录下建立相应的目录，并把FW，lic 文件拷贝到里面，建好的目录如下:

SandForce SF2281主控ssd开卡教程—适用于所有SF-2000系列

            Fw ：用来存放最源始的.dfp 文件
            Lic：存放licence 文件
            Mpt：存放生成的.mfp 和configuration 文件
            Soft ：存放开卡的工具

            1. 安装相应的软件;
             Su
             输入密码
            切换到root 权限
            解压Genesis 要用到的安装包.rar ,进入到解压的目录运行,按装下面几个文件.
                rpm –i lsscsi-0.23-2.fc14.i686.rpm
                rpm –i mailx-12.5-1.fc14.i686.rpm
                rpm –i sg3_ utils-1.29-1.fc14.i686.rpm
                rpm –i smartmontools-5.40-5.fc14.i686.rpm
            或
                   yum install lsscsi
                   yum install smartmontools
                   yum install sg3_ utils

               2.针对一些主板有时候不能成功开卡的问题，可以把SATA 口设置成1.5G 具体方法如下.

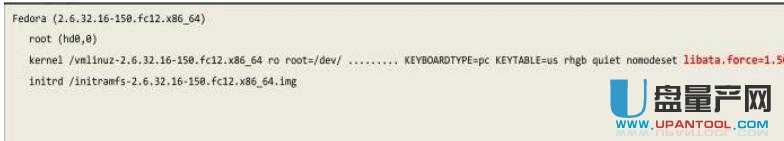

               1).Vim /boot/grub/grub.conf

               2).修改文件

               3).重启电脑

               2. 生成.DFP 文件
                  解压SF_Genesis_v1.5.2.zip，进入到解压的目录
                  >   cd SF_Genesis-v1.5.21.20110919-fc14-32bit/;

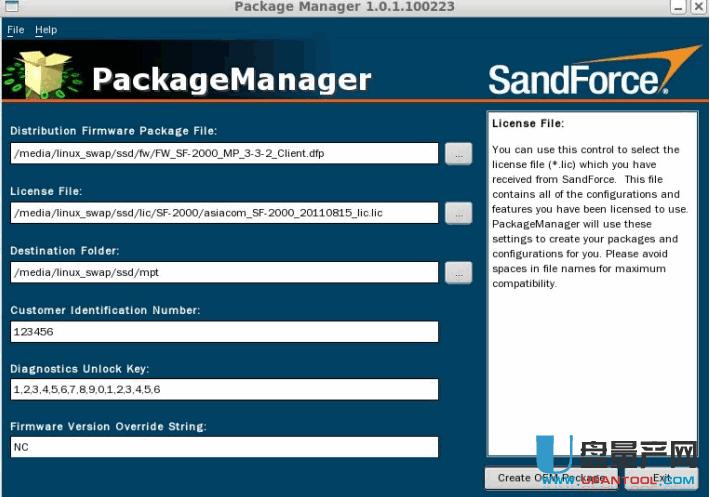

                  >   ./SF_OEM_ PackageManager

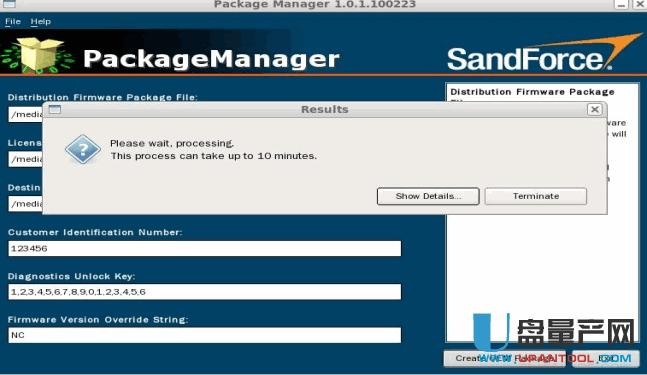

按上图所示把相应的路径填上, 并且最后 3项一定要按固定格式填写，确认都无误后点
“Create OEM Package ”按钮，就会 mpt 目录下生成对应的配置文件和对应的 .mpt 文件;

            3. 修改配置文件
                 生成配置文件以后，用户可以选择性的修改对应的配置文件;修改配置文件的方法如
                下:

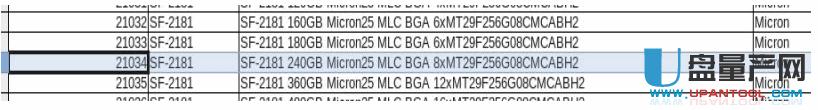

                1).首先根据Sandforce 芯片型号，FLASH 型号,    开卡SSD 容量，开卡通道 FLASH 支持
                列表中找到对应ID .如

                2). 修改配置信息

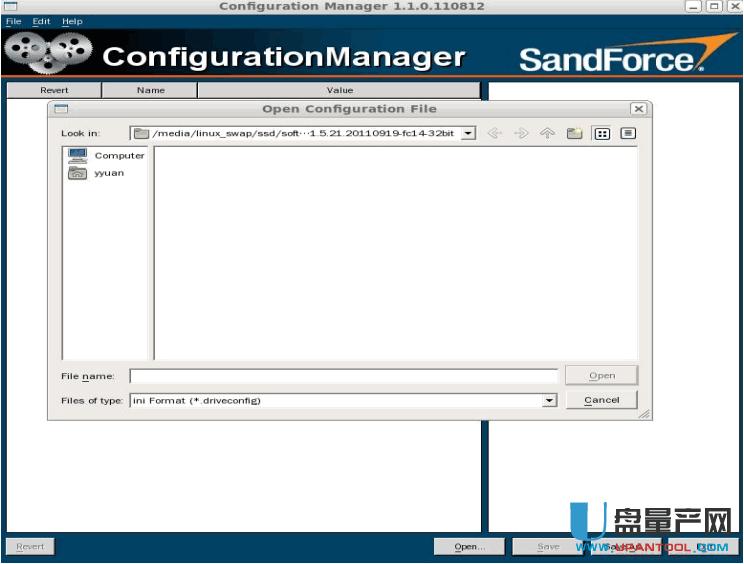

                 ./SF_ConfigurationManager

                会弹出如下窗口

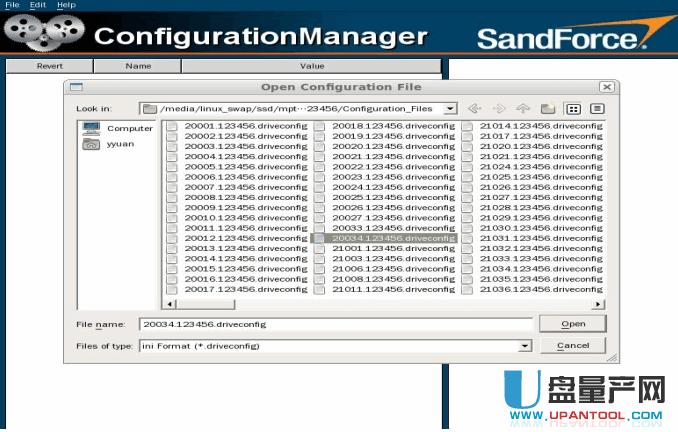

3 ）.通前面的ID 我们去打开对应的ID 配置文件;

            4).然后再修改对应要修改的信息。假如我已把相应的配置信息已配置好;
            然后点save as 保存为自己定义的一个名字;
            我现保存
            /media/linux_swap/ssd/mpt/ FW_SF-2000_ MP_3-3-2_Client--123456/Configuration_ Files/SANDF
             ORCE/20034.123456.driveconfig

            注意：一定要记住自己保存的名字，后面会用;

            4. 烧录firmware
               烧录firmware 之前需要做一件事情，就是寻找对应sandfore 的设备标签;

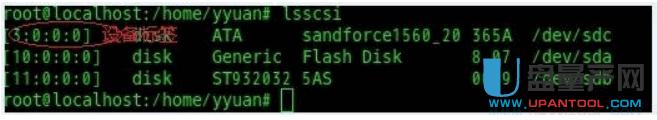

               方法如下 root 权限下输入lsscsi，如果你的板子OK 的话就对找到对应的标签,

            如果是刚插上的硬盘可以先等一下，输入rescan-scsi-bus.sh ,扫描一下所有
            的csi 总线设备。然后再输入lsscsi 看能否找到。如果找不到就需要你们查找
            SSD 硬盘的问题;

            在以上都OK 的情况下就可以执行SF_Genesis - PROCESS_SSD 工具.
            详细的Genesis 参数讲解请看相关的Genesis 文档，我里就不阐述了,请按以下格式填写;

            SF_Genesis -PROCESS_SSD 设备标签 mfp 文件 driverconfig 文件 12345 www_ 123 log=

               红色部份需要用户指定的;

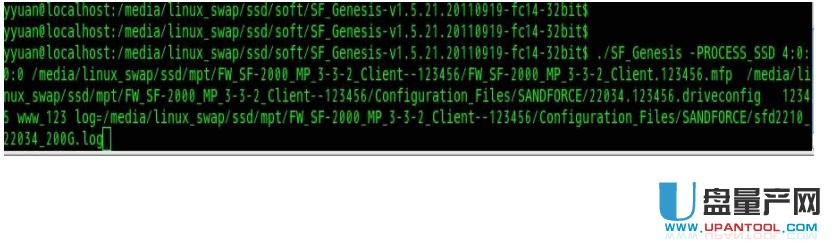

                   ./SF_Genesis                           -PROCESS_SSD                          4:0:0:0

                   media/linux_swap/ssd/mpt/FW_SF-2000_MP_3-3-2_Client--123456/FW_SF-2000_MP_3-3-2_Client.123456.mfp

                   /media/linux_swap/ssd/mpt/FW_SF-2000_MP_3-3-2_Client--123456/Configuration_Files/SANDFORCE/20034.123456.d

                   riveconfig                                               12345               www_123

                   log=/media/linux_swap/ssd/mpt/FW_SF-2000_MP_3-3-2_Client--123456/Configuration_Files/SANDFORCE/sfd2210_22

                   034_200G.log

开卡成功的界面如上图。
               注意:
               1.以上先用最新的Genesis 工具开卡，如果不行再换老版本的工具再试;（尤其是用新工具烧写老版本的FW），
               2.另外开卡失败一次后再重新开卡，或者开卡提示fore download fail 时， SSD 上电之前先把GPIO1 和WP0 引脚短接，系统上电后断开两个引脚，然后再重新开卡.
               3.对于开卡的时候Flash test 没有通，可以到下面这个表中去查，确定坏的Flash 板子上的位置，然后再重新焊接或重新更换一个新的Flash 。
               4. SF2000 坏块FLASH 查询文档 SF-2100_2200_ Flash_ Device_ Mapping_v1.0.xlsx

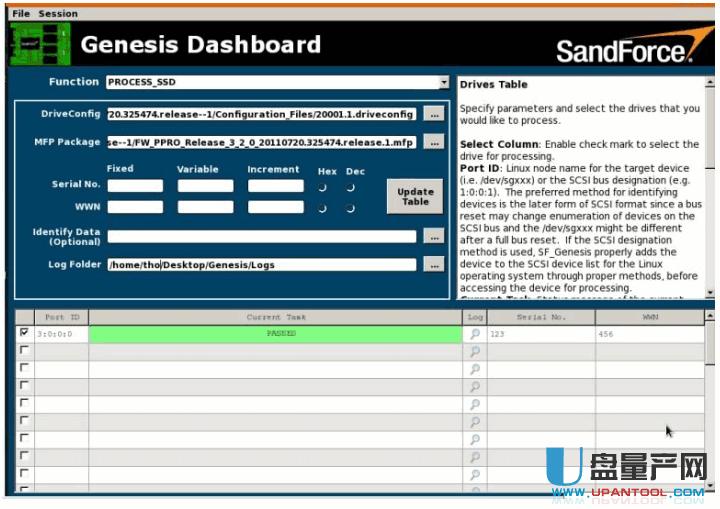

               5. 另外如果量产时，可以用 SF_GenesisDashboard 这个软件来烧写，这个可以对多个 SSD 同时烧写。要设置的参数和之前用命令一样。
