HP UDP黑胶体U盘完全不认数据恢复圆满图文教程

发布时间:2022-04-28 文章来源:xp下载站 浏览:

U盘的称呼最早来源于朗科科技生产的一种新型存储设备,名曰“优盘”,使用USB接口进行连接。U盘连接到电脑的USB接口后,U盘的资料可与电脑交换。而之后生产的类似技术的设备由于朗科已进行专利注册,而不能再称之为“优盘”,而改称“U盘”。后来,U盘这个称呼因其简单易记而因而广为人知,是移动存储设备之一。现在市面上出现了许多支持多种端口的U盘,即三通U盘(USB电脑端口、iOS苹果接口、安卓接口)。

  一般我们会的数据恢复一般都是借助一些软件,比如easyrecovery等免费的软件来进行,但有些U盘电脑根本就不认了,数据恢复软件也检测不到就根本没办法恢复了,这时候怎么办呢?下面就以最难恢复的黑胶体U盘为例给大家讲解怎么借助工具来达到维修级别的数据恢复教程,下面都是网友zrrquan分享。

   一个HP v250w 8GB U盘,该U盘为UDP一体封装,表现是插入电脑可以发现U盘但是双击提示请插入磁盘驱动器,磁盘管理显示无媒体,客户需要里面的数据。
首先拆掉这个金属外壳完好的取出里面的黑胶体,然后进行打磨,将被覆盖的线路显露出来,之后再显微镜下根据针脚定义飞线到设备的基板上读取NAND FLASH进行分析后组合出客户需要的数据。本人的设备有PC3000 FLASH 2.0和Flash Extractor,由于这两种设备读取和算法上有区别,本人决定飞线后两种工具都读一次,期间需要更换一次基板,U盘黑胶体端的线不需要拆。

   下面上几张打磨飞线后和设备的图以及软件运行截图和本人其中一个工作台的照片

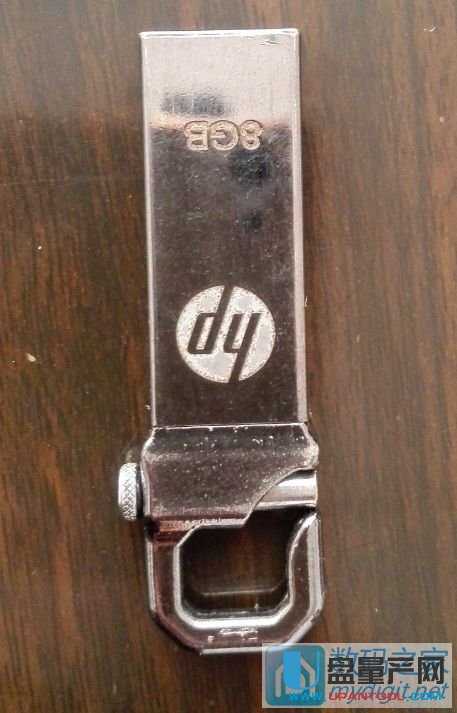

优盘外观
HP UDP黑胶体U盘完全不认数据恢复完美教程

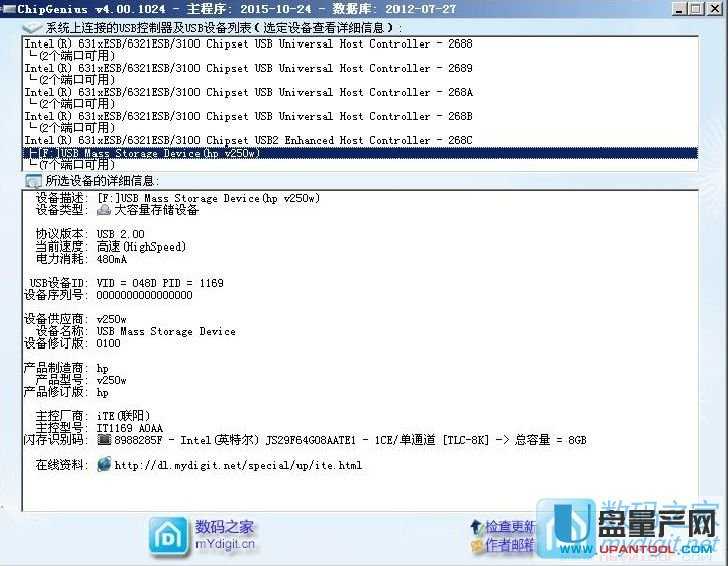

ChipGenius 检测为ITE iT1169主控+intel JS29F64G08AATE1闪存
HP UDP黑胶体U盘完全不认数据恢复完美教程

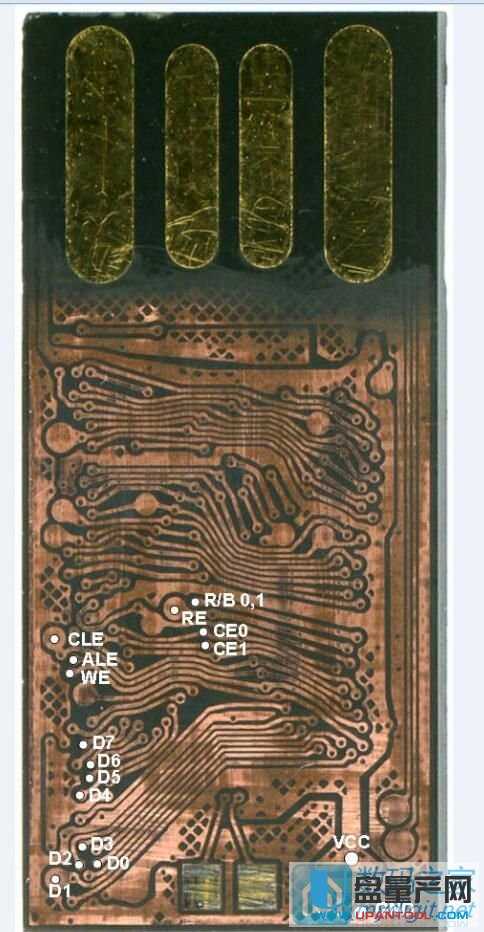

 线路UDP的引脚定义图:
HP UDP黑胶体U盘完全不认数据恢复完美教程

如果是其他U盘或者sd内存卡的话,可以参考这个数据恢复引脚电路图。

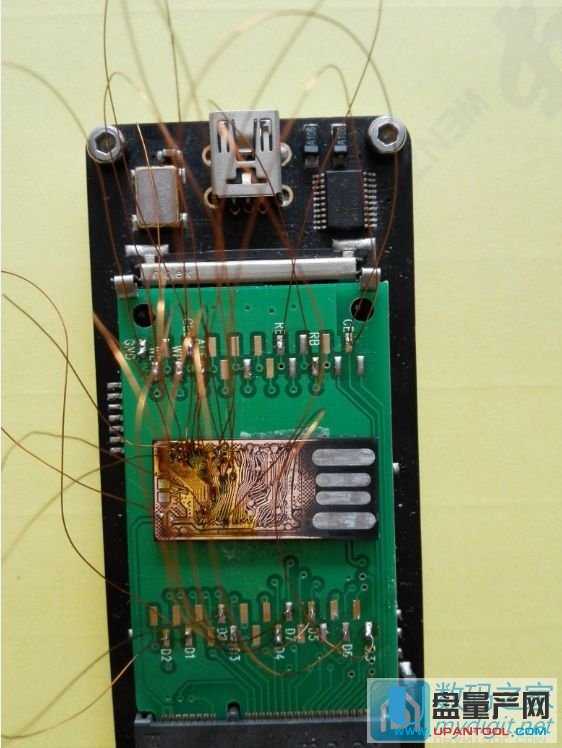

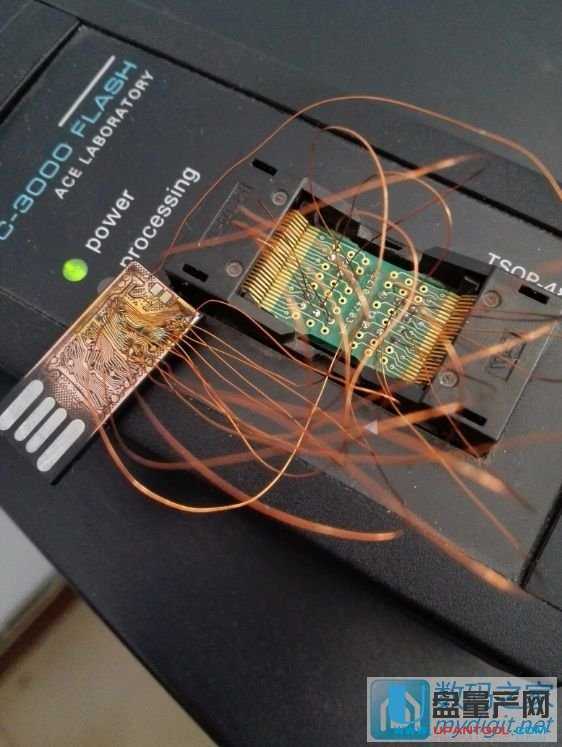

飞线后的样子,与pc3000连接好。
HP UDP黑胶体U盘完全不认数据恢复完美教程
HP UDP黑胶体U盘完全不认数据恢复完美教程

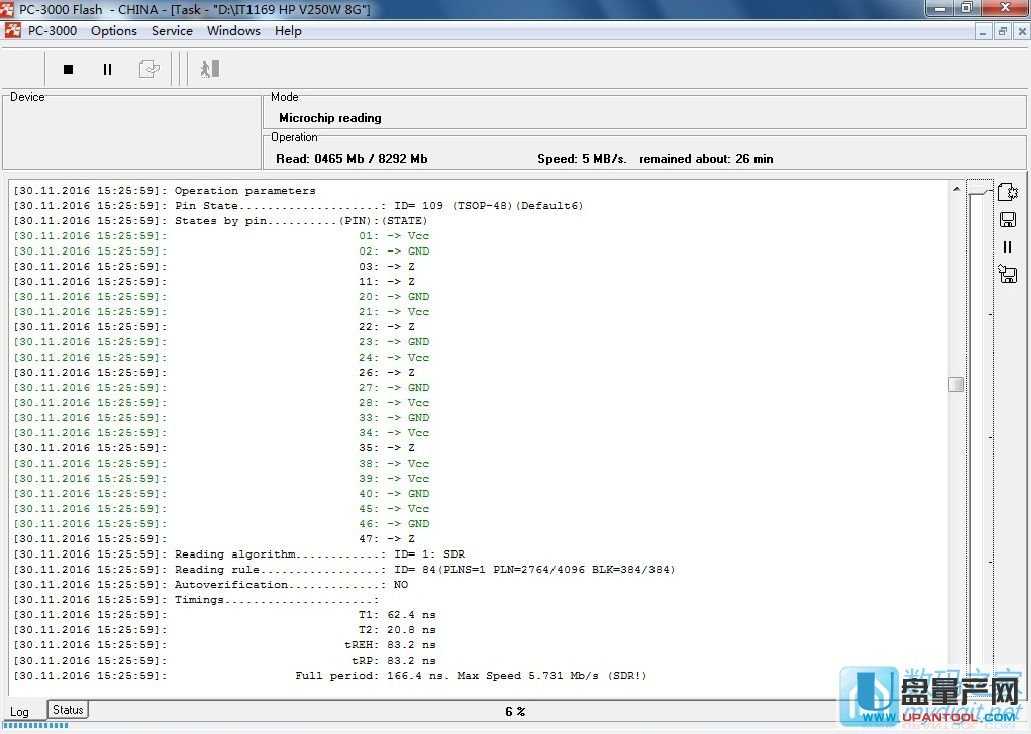

读取数据
HP UDP黑胶体U盘完全不认数据恢复完美教程

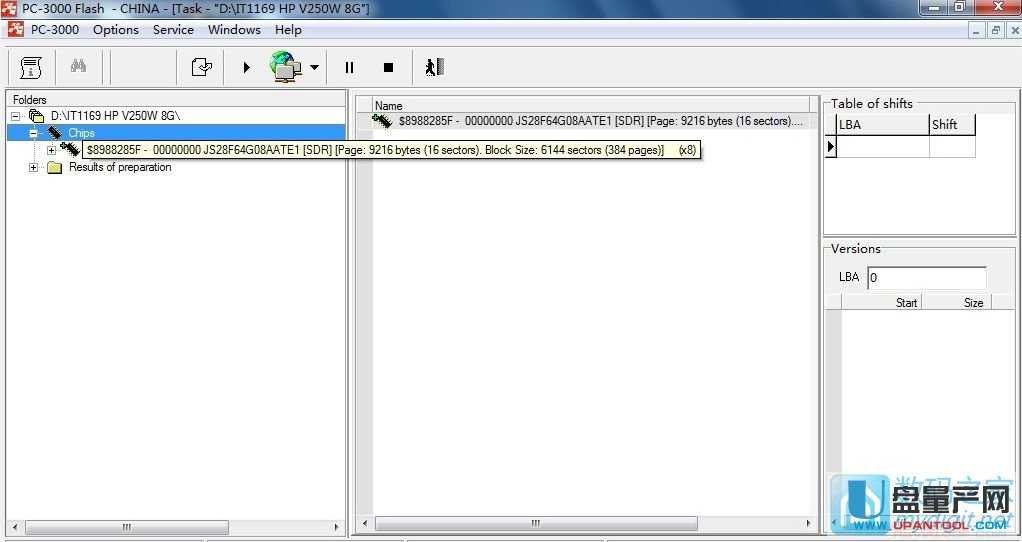

用到的工具还是pc3000的软件,有点专业,大家可以多看看相对应的教材。
HP UDP黑胶体U盘完全不认数据恢复完美教程
HP UDP黑胶体U盘完全不认数据恢复完美教程

   最后数据恢复成功,完好率99%,由于FLASH有坏块个别区块ECC XOR校验失败,所以个别文件损坏,达到客户满意。

所以即便是U盘或者内存卡彻底坏了,只要硬件没有坏,就有可能恢复里面的数据,大家遇到此类问题,如果资料非常重要的话,不妨试试这个方案,当然没有设备的话,还是建议去找专业的数据恢复的人来做。


U盘有USB接口,是USB设备。如果操作系统是WindowsXP/Vista/Win7/Linux/PrayayaQ3或是苹果系统的话,将U盘直接插到机箱前面板或后面的USB接口上,系统就会自动识别。
